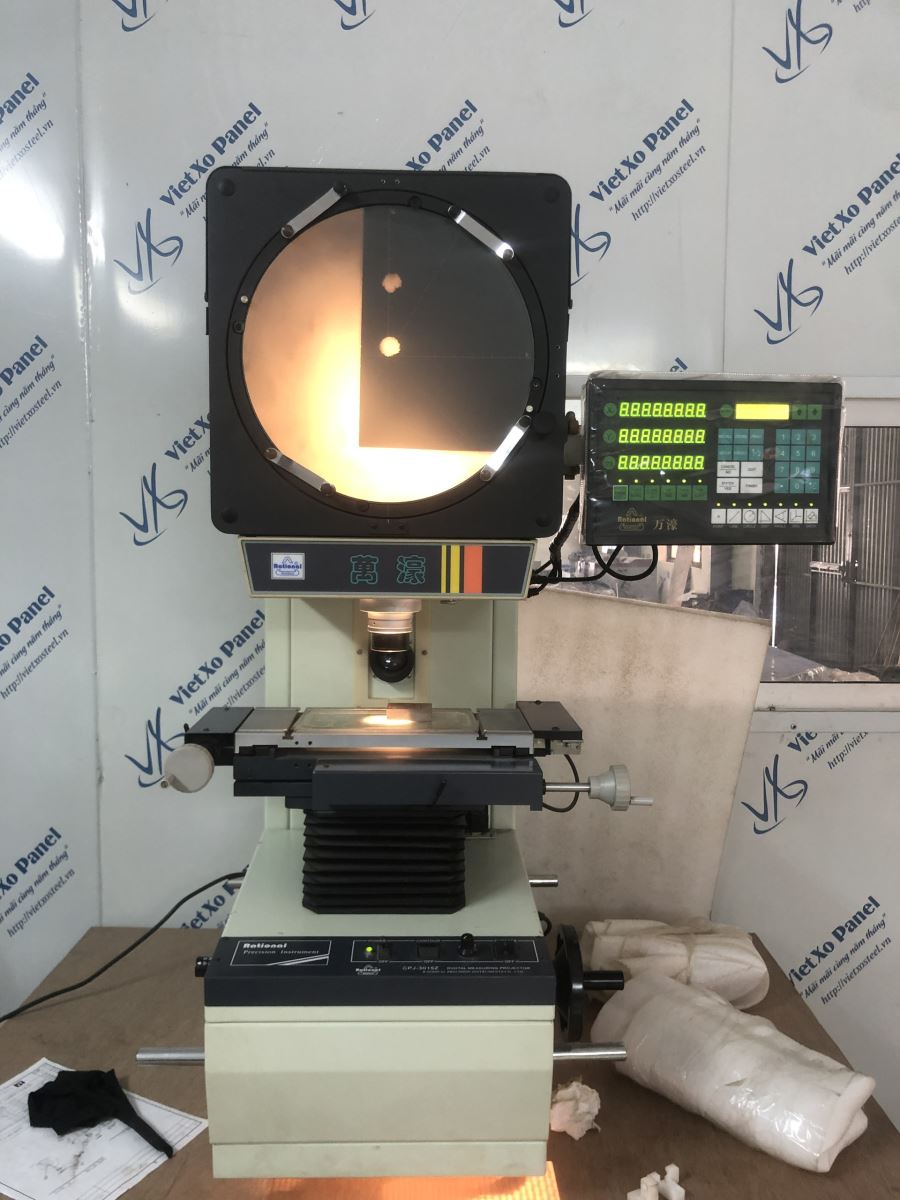

投影机 CPJ-3015Z
使用
CPJ-3000(Z)系列轮廓投影仪是一款高精度、高效的光电测量系统。投影屏上的成像方向与工件方向一致。该系列轮廓投影仪广泛应用于机械、仪表、电力、轻工、高校、科研院所及计量部门等行业。该设备可检测各种复杂工件的表面和轮廓，例如模具、机加工零件、凸轮、螺纹、齿轮、铣刀等。
特征
CPJ-3000Z轮廓投影仪以其卓越的光学系统品质而闻名。该系列轮廓投影仪成像清晰，放大倍数精确。在照明条件下，轮廓测量误差小于0.08%。坐标示值误差小于（3+l/75）m，（L为被测工件长度，单位：mm）。该仪器配备DC-3000数据处理系统及脚踏开关，方便数据输出和采集。
规格
| 表单顶部 模型 表格底部 | 倒车影像 | CPJ-3007 | CPJ-3010 | CPJ-3015 | |
| 形象构建 | CPJ-3007Z | CPJ-3010Z | CPJ-3015Z | ||
| 桌子 | 金属台面尺寸（mm） | 260 * 152 | 306 * 152 | 340 * 152 | |
| 玻璃台面（毫米） | 125 * 100 | 175 * 100 | 196 * 96 | ||
| X轴行程（mm） | 75 | 100 | 150 | ||
| Y轴行程（mm） | 50 | 50 | 50 | ||
| Z轴行程（mm） | 90（聚焦） | 90（聚焦） | 90（聚焦） | ||
| 称重 | （公斤） | 120 | 125 | 130 | |
| 尺寸（长*宽*高） | （毫米） | 770 * 550 * 1100 | 770 * 550 * 1100 | 770 * 550 * 1100 | |
| 精确测量 | （米） | （3 + 左 / 75） | （4 + l / 50） | （4 + / 25） | |
| 分辨率（X轴、Y轴） | 0.5微米 | ||||
| 投影仪屏幕 | 筛网尺寸（毫米） | 所用范围 Ф312 > Ф300（带线规） | |||
| 范围旋转屏幕 | 0° 360° | ||||
| 旋转角分辨率 | 1 或 0.01° | ||||
| 镜片 | 放大 | 10X（可选） | 20X（可选） | 50X（可选） | 100X（可选） |
| 观察物体（毫米） | Ф30 | F15 | F6 | 3 | |
| 工作距离（毫米） | 77.7 | 44.3 | 38.4 | 25.4 | |
| 最大工作高度 | 80毫米 | 80毫米 | 80毫米 | 80毫米 | |
| 数据处理系统 | DC-3000多功能数据处理系统以英文出现，可用于采集数据和测量点、线、圆、角度和距离。 | ||||
| 照明 | 透射及反射照明：24V/150w卤素灯。 | ||||
| 力量 | 总功率110V/220V（交流电）50/60Hz=400W | ||||
| 冷却 | 粉丝 | ||||
| 配饰 | 最小打印机（选配）、边缘检测器（选配）、M2D软件（选配）等，更多详情请参阅轮廓投影仪的附件 | ||||
| 理想的桌子 | 载重量＞250kg | ||||
| 尺寸：800（长）*550（高）*650（宽）毫米 | |||||
Vina 3D校准公司为客户提供以下服务：
设备使用一段时间后，难免会出现问题和损坏，导致无法继续使用，或者虽然可以继续使用，但可能造成人员和财产损失。更换设备的解决方案在大多数情况下并不可行，因为购买新设备的成本非常高昂，因此最有效的解决方案是对设备进行维修。
在寻找维修服务时，客户经常询问的问题有：
– 使用我们的维修服务时，我们的设备是否能继续良好运行并确保使用过程中的安全？
– 维修成本是否已优化？是否还有额外费用？
– 可以根据我们的要求缩短维修时间吗？
– 使用服务后，我还会继续获得公司支持吗？
在这种情况下，Vina 3D 校准公司是客户的最佳解决方案，原因如下：
– 我们在设备维修和校准领域拥有多年的经验。
– 来自日本的熟练技术人员和专家团队。
– 严格的维修流程，确保技术问题。
– 工作完成时间快，服务质量高。
– 不产生额外费用。
3D Vina 校准公司将为客户提供最佳维修服务，带来最高的满意度。维修后保修期长达 3 个月以上！
