电子邮件
hieuchuan3d@gmail.com
硬度标准件 - 硬度标准件是显示与指定硬度标准件比较后确定的数值，保持硬度参考的标准件。
山本HV-600硬度标准的特点
用作硬度参考样品来测试材料的硬度
· 理想的刚度变化。
· 硬度参考基于国际认可值。
· 肖氏刚度参考块严格代表恢复刚度。
| 硬度分类 | 高压 | 硬度标准 | 600 |
|---|---|---|---|
| 硬度范围 | ±15 | 测量点数（n） | 6（3×2）/HV1 |
| 允许色散 | 1.5% | 形状 | φ64×15 |
| 材料 | SKS3 | 测量面末端 | 抛光处理 |
| 合规标准 | JIS B 7735 | 硬度分类 | HV(10,1) |
| HRC- | 标称标准硬度 | 允许色散 | 材料 | 测量表面的光洁度 | 合规标准 | 硬度分类 |
| HRC-10 | 10 | 0.3 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-20 | 20 | 0.3 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-25 | 二十五 | 0.3 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-30 | 三十 | 0.3 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-35 | 三十五 | 0.3 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-40 | 40 | 0.3 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-45 | 45 | 0.2 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-50 | 50 | 0.2 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-55 | 55 | 0.2 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-57 | 57 | 0.2 | SK85 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-60 | 60 | 0.2 | SKS3 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-62 | 62 | 0.2 | SKS3 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-64 | 64 | 0.2 | SKS3 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-67 | 67 | 0.2 | SKS3 | 抛光处理 | JIS B 7730 | 硬质合金 |
| HRC-70 | 70 | 0.2 | SK120 | 抛光处理 | JIS B 7730 | 硬质合金 |
| 高压- | 标称标准硬度 | 硬度范围 | 测量点数（n） | 允许色散 | 形状 | 材料 | 测量表面的光洁度 | 合规标准 | 硬度分类 |
HV-40 | 40 | ±10 | – | 2.20% | φ64×10 | C1020P | 抛光处理 | JIS B 7735 | HV(10,1) |
| HV-100 | 100 | ±10 | – | 2.20% | φ64×10 | C2600P | 抛光处理 | JIS B 7735 | HV(10,1) |
| HV-1000 | 1000 | ±15 | 10（5×2）/HV30,10 | 1.50% | φ64×15 | SK120 | 抛光处理 | JIS B 7735 | HV(30,1) |
| HV-150 | 150 | ±15 | 6（3×2）/HV1 | 2.20% | φ64×15 | S45C | 抛光处理 | JIS B 7735 | HV(10,1) |
| HV-200 | 200 | ±15 | 6（3×2）/HV1 | 1.50% | φ64×15 | SK85 | 抛光处理 | JIS B 7735 | HV(10,1) |
| HV-300 | 300 | ±15 | 6（3×2）/HV1 | 1.50% | φ64×15 | SKS3 | 抛光处理 | JIS B 7735 | HV(10,1) |
| HV-400 | 400 | ±15 | 6（3×2）/HV1 | 1.50% | φ64×15 | SKS3 | 抛光处理 | JIS B 7735 | HV(10,1) |
| HV-500 | 500 | ±15 | 6（3×2）/HV1 | 1.50% | φ64×15 | SKS3 | 抛光处理 | JIS B 7735 | HV(10,1) |
| HV-600 | 600 | ±15 | 6（3×2）/HV1 | 1.50% | φ64×15 | SKS3 | 抛光处理 | JIS B 7735 | HV(10,1) |
| HV-700 | 700 | ±15 | 10（5×2）/HV30,10 | 1.50% | φ64×15 | SKS3 | 抛光处理 | JIS B 7735 | HV(30,1) |
| HV-800 | 800 | ±15 | 10（5×2）/HV30,10 | 1.50% | φ64×15 | SKS3 | 抛光处理 | JIS B 7735 | HV(30,1) |
| HV-900 | 900 | ±15 | 10（5×2）/HV30,10 | 1.50% | φ64×15 | SKS3 | 抛光处理 | JIS B 7735 | HV(30,1) |
硬度是通过渗透抵抗局部塑性变形的能力。
硬度有两种类型：显微硬度和宏观硬度。

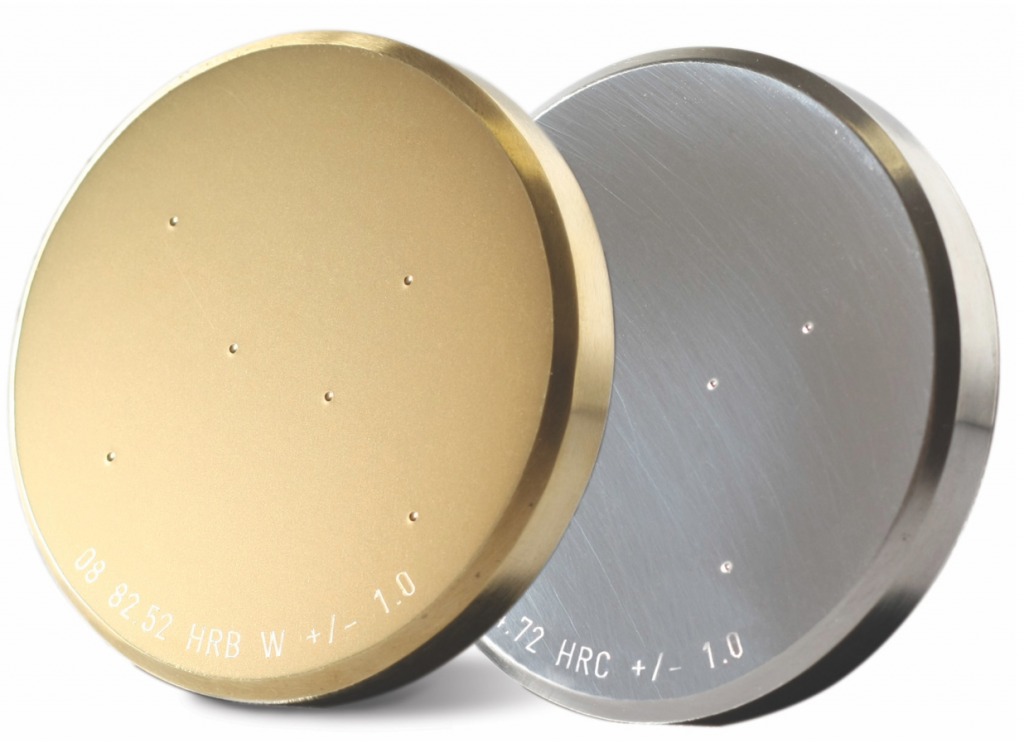

这是使用一段时间后的HRB硬度标准样品。
通过在硬球上按压负荷来测定，撤去力后样品表面会呈现凹形。
硬度测定公式
HB=F/S=2F(πD(D-平方根(D2-d2) (kG/mm2)
对于直径D=10毫米的钢球，力F=3000千克，载荷保持时间15秒
HB硬度直接反映强度，但要注意只能用高硬度材料、轴类来测量。
测量范围广，从软材料到硬材料。
无维度（与 HB 不同）
A 和 C 标度硬度分别用 HRA 和 HRC 金刚石锥表示，载荷分别为 50 公斤（A 标度）和 140 公斤（C 标度）。HRC 硬度是最常见的硬度，可用于测量淬火、C 淬火、C+N 淬火和 N 淬火后的钢材。由于压痕很小，可以直接在轴表面测量。
HRB硬度计的尖端由回火钢制成，但直径比HB小，因此只能用于较软的材料，例如退火钢，铸铁……负载为F = 90公斤。
硬度由公式 HB 确定，即力与穿刺伤口面积的比率。
金刚石压头，负载从1到100公斤，保持时间为10到15秒
食谱
HV=1.854F/d²（千克/平方毫米）
硬度切换
测量硬度时，根据样品的材质和表面积选择合适的硬度计类型，以获得最准确的硬度值。HV硬度属于微硬度，因此测量硬度时，需要注意样品的结构才能获得正确的测量值。具体来说：如果穿刺点正好位于碳化物位置，则硬度较高；如果位于钢基体位置，则硬度较低。
3D Vina 校准公司将为客户提供最佳维修服务，带来最高的满意度。维修后保修期长达 3 个月以上！
3D VINA 校准股份公司
热线电话：0902.145.345
网址：hieuchuan3d.com
